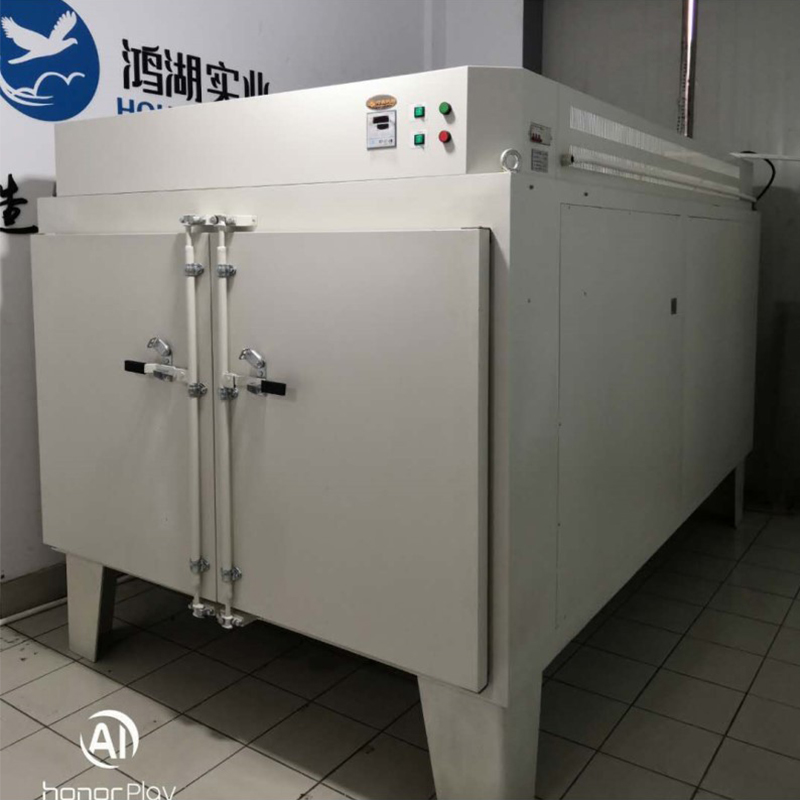

| Nazwa produktu | Konfigurowalny piec do folii szklanej zmieniający kolor |
| Model produktu | LH-5100-150A |
| Kluczowe dane techniczne | Wymiary komory wewnętrznej: 1700mm (szerokość) × 3000mm (głębokość) × 1000mm (wysokość) |
| System kontroli temperatury | Wymiary zewnętrzne: Możliwość dostosowania do wymagań |
| Element grzejny | Objętość: 5,1m3 |
| Czujnik temperatury | Zakres temperatur: RT 20 do 120°C |
| Materiał komory wewnętrznej | Temperatura pracy ciągłej: 90°C |
| Struktura gabinetu | Stabilność temperatury: ± 1 ℃ |
| Zewnętrzna skorupa | Jednolitość temperatury: ± 5 ℃ |
| Ochrona bezpieczeństwa | Zakres czasowy temperatury: 1-999 min |
| Okres gwarancji | Półki: 6 warstw |
| Konfiguracja standardowa | Metoda montażu półki: Typ wysuwany z szyną prowadzącą |
| Opcjonalne akcesoria | Zasilanie: AC380V, 30KW, 50HZ" |
Instrukcja obsługi pieca do folii szklanej zmieniającej kolor
I. Zakres stosowania
Sprzęt ten nadaje się do suszenia i przeprowadzania różnych testów adaptacyjnych w stałej temperaturze na różnych produktach lub materiałach, w tym urządzeniach elektrycznych, przyrządach, miernikach, komponentach, elektronice, sprzęcie elektrycznym, częściach samochodowych, komponentach lotniczych, sprzęcie komunikacyjnym, tworzywach sztucznych, maszynach, chemikaliach, artykułach spożywczych, produktach chemicznych i narzędziach sprzętowych w warunkach środowiskowych o stałej temperaturze.
Kluczowe parametry techniczne
Zakres temperatur: RT 20 do 120°C
Ciągła temperatura pracy: 90 ℃
Stabilność temperatury: ± 1 ℃
Jednolitość temperatury: ± 5 ℃
Zakres timera: 1–999 minut
Półki: 6 jednostek (aluminiowe panele o strukturze plastra miodu, konstrukcja bezszwowa)
Moc znamionowa: 9000 W
Zasilanie: 380 V/50 Hz
III. Cechy strukturalne produktu
W szafie zastosowano wysokiej jakości blachę stalową walcowaną na zimno z elektrostatyczną powłoką proszkową. Powłoka jest twarda, trwała i zapewnia wyjątkową odporność na rdzę.
Komora robocza jest wykonana z najwyższej jakości płyty ze stali nierdzewnej i ma zaokrąglone narożniki, co zapewnia gładkie, opływowe wykończenie, które ułatwia czyszczenie.
Przestrzeń pomiędzy obudową a komorą roboczą wypełniona jest ultracienkim materiałem izolacyjnym z wełny szklanej, zapewniającym doskonałe utrzymanie ciepła. To skutecznie zapewnia stabilną i dokładną temperaturę wewnętrzną, minimalizując jednocześnie wpływ na otaczające środowisko.
W komorze zintegrowany jest racjonalny kanał cyrkulacji gorącego powietrza, który zapewnia równomierny rozkład temperatury i przyspieszone nagrzewanie. Kanał wylotowy umożliwia kontrolowane odpowietrzenie komory. Jeżeli odprowadzane powietrze zawiera zapachy lub substancje toksyczne, kanał można łatwo podłączyć do zewnętrznej instalacji rurowej w celu skierowania wentylacji do wyznaczonego miejsca.
Regulacja temperatury wykorzystuje inteligentną technologię cyfrową opartą na mikroprocesorze, z przemysłową samoregulacją PID i czterocyfrowym podwójnym wyświetlaczem LED. Zapewnia to wysoką precyzję sterowania, wyjątkową odporność na zakłócenia i przyjazną obsługę (szczegóły w instrukcji sterownika).
IV. Instalacja i uruchomienie
1. Podczas transportu należy unikać wywierania siły na szklane powierzchnie i unikać uderzeń w korpus komory.
2. Po ustawieniu urządzenia na podłodze upewnij się, że jest wypoziomowane. Wyreguluj podstawę, jeśli powierzchnia jest nierówna.
3. Nie używaj instrumentu w bezpośrednim świetle słonecznym lub w wilgotnym środowisku o wysokiej temperaturze.
4. Ustaw urządzenie z dala od źródeł zakłóceń elektromagnetycznych i upewnij się, że przewód uziemiający urządzenia jest skutecznie uziemiony.
5. Podczas normalnej pracy ułóż przedmioty wewnątrz komory tak, aby nie utrudniały przepływu powietrza, zapewniając równomierny rozkład temperatury.
6. Zasilanie to AC 380 V 50 Hz. Należy zastosować czteropinowe gniazdo o natężeniu 25 A lub wyższym z niezawodnym uziemieniem. Nie należy używać gniazda trójstykowego bez modyfikacji. Zasilanie to prąd przemienny 380 V 50 Hz i wymaga trójfazowego gniazdka elektrycznego z niezawodnym uziemieniem.
7. Nie umieszczaj kabla zasilającego blisko tylnej części urządzenia ani nie pozwalaj, aby instrument lub inne przedmioty naciskały na kabel zasilający, aby zapobiec uszkodzeniu.
V. Instrukcja obsługi produktu
1. Otwórz drzwi komory i umieść produkty do obróbki na wewnętrznych półkach (unikaj przepełnienia, aby zapewnić odpowiednią cyrkulację powietrza w komorze). Zamknij drzwi.
2. Podłączyć zasilanie poprzez włożenie wtyczki do gniazdka 380V. Ustaw wyłącznik zasilania po prawej stronie panelu sterowania w pozycji „ON”. Wyświetlacz cyfrowy zaświeci się, wskazując, że sprzęt działa.
3. Ustawić żądaną temperaturę komory za pomocą regulatora temperatury na panelu sterowania.
4. Przyrząd rozpoczyna pracę stopniowo osiągając zadaną temperaturę. Po upływie wymaganego czasu suszenia proces zostaje zakończony.
5. Wyłącz zasilanie. Przed otwarciem drzwi i wyjęciem przedmiotów należy poczekać, aż temperatura komory zbliży się do temperatury otoczenia.
【!】Uwaga: Zachowaj ostrożność podczas otwierania drzwi w celu wyjęcia przedmiotów, ponieważ ciepło resztkowe może spowodować oparzenia. Wewnątrz suszarki nie wolno umieszczać materiałów łatwopalnych lub wybuchowych.
Specjalne notatki
⑴ Produkty przed wysyłką przechodzą rygorystyczne testy. Kalibracja jest generalnie niepotrzebna. Jednakże w przypadku użytkowania w trudnych warunkach lub w temperaturach przekraczających zalecany zakres, mogą pojawić się rozbieżności pomiędzy wyświetlaną temperaturą a rzeczywistą temperaturą w komorze. Jeżeli odchylenia przekraczają specyfikacje techniczne, należy zapoznać się z instrukcją obsługi regulatora temperatury w celu dokonania niezbędnych regulacji.
⑵ Jeśli podczas normalnej pracy drzwi komory pozostają otwarte przez dłuższy czas, po ich zamknięciu mogą wystąpić chwilowe wahania temperatury. Jest to normalne zjawisko.
◆ Funkcje panelu
Definicje lampek kontrolnych
1. Kontrolka „RUN/AT”: Świeci się podczas pracy i gaśnie po zakończeniu; miga podczas samostrojenia.
2. Wskaźnik „OUT”: Świeci, gdy wyjście ogrzewania jest aktywne; wygaszone w inny sposób.
3. Wskaźnik „ALM”: Świeci się podczas alarmu nadmiernej temperatury; wygaszone w inny sposób.
VI. Metody działania i użycia
1. Po włączeniu sterownika w górnym wierszu wyświetlacza pojawia się informacja „InP”, a w dolnym rzędzie wyświetlana jest „wartość zakresu” przez około 3 sekundy przed przejściem do normalnego trybu wyświetlania.
2. Odniesienie i ustawienie temperatury oraz czasu trwania stałej temperatury
Naciśnij przycisk „Set”, aby przejść do trybu ustawiania temperatury. W dolnym wierszu wyświetlacza pojawia się komunikat „SP”, natomiast w górnym wierszu wyświetlana jest nastawa temperatury (początkowo migająca cyfra jednostek). Dostosuj żądaną wartość zadaną za pomocą klawiszy Shift, inkrementacji i dekrementacji. Naciśnij ponownie przycisk „Set”, aby wejść w tryb ustawiania czasu stałej temperatury. W dolnym wierszu wyświetlacza pojawia się komunikat „St”, natomiast w górnym wierszu wyświetlana jest wartość ustawienia stałej temperatury w czasie (z migającą najpierw cyfrą jednostek). Użyj przycisków zmiany, zwiększania i zmniejszania, aby dostosować żądaną wartość ustawienia. Naciśnij ponownie przycisk „Ustaw”, aby wyjść z trybu ustawień; zmodyfikowane wartości są automatycznie zapisywane.
Gdy czas stałej temperatury jest ustawiony na „0”, oznacza to, że żadna funkcja czasowa nie jest aktywna. Sterownik pracuje w trybie ciągłym, w dolnym wierszu wyświetlacza pokazywana jest temperatura zadana. Jeżeli ustawiony czas nie wynosi „0”, w dolnym wierszu okna wyświetlacza widoczny jest czas, który upłynął, z podświetlonym ostatnim miejscem po przecinku. Gdy zmierzona temperatura osiągnie wartość zadaną, licznik czasu rozpoczyna odliczanie. Podświetlony punkt dziesiętny miga. Po upływie określonego czasu działanie zostaje zatrzymane, w dolnym wierszu wyświetlany jest komunikat „Koniec” i przez 30 sekund słychać sygnał dźwiękowy. Po zakończeniu operacji naciśnięcie i przytrzymanie przycisku „Zmniejszanie/Uruchom ponownie” przez 3 sekundy spowoduje ponowne uruchomienie cyklu.
3. W przypadku alarmu o nadmiernej temperaturze rozlegnie się ciągły sygnał dźwiękowy i zaświeci się wskaźnik alarmu „ALM”. Jeśli wystąpi alarm nadmiernej temperatury w wyniku zmiany wartości zadanej temperatury, wskaźnik „ALM” zaświeci się, ale nie rozlegnie się sygnał dźwiękowy.
4. Naciśnięcie dowolnego klawisza wyciszy sygnalizator dźwiękowy.
5. Klawisz „Shift”: Naciśnięcie tego klawisza w trybie wartości zadanej powoduje przesunięcie wartości zadanej w celu migającej modyfikacji.
6. Przycisk „Zmniejszanie”: Naciśnij krótko w trybie ustawień, aby zmniejszyć wartość; naciśnij i przytrzymaj, aby stale zmniejszać.
7. Przycisk „Zwiększ”: naciśnij krótko w trybie ustawień, aby zwiększyć wartość; naciśnij i przytrzymaj, aby uzyskać ciągły przyrost.
8. Jeśli w trybie ustawień w ciągu jednej minuty nie zostanie naciśnięty żaden klawisz, sterownik automatycznie powróci do normalnego wyświetlania.
9. Jeżeli w górnym wierszu wyświetlacza sterownika pojawi się „----”, oznacza to usterkę czujnika temperatury lub samego regulatora. Proszę dokładnie sprawdzić czujnik temperatury i jego okablowanie.
Samodostrajanie systemu
Samodostrajanie systemu można przeprowadzić, gdy wydajność kontroli temperatury jest niezadowalająca. Podczas samostrojenia może wystąpić znaczne przekroczenie temperatury; użytkownicy powinni w pełni rozważyć ten czynnik przed rozpoczęciem procesu.
Aby zainicjować samostrojenie systemu z trybu bez wartości zadanej, naciśnij i przytrzymaj klawisz „Shift/Self-Tune” przez 6 sekund. Wskaźnik „RUN/AT” zacznie migać. Po zakończeniu wskaźnik przestanie migać, a sterownik uzyska zoptymalizowany zestaw parametrów PID systemu, które zostaną automatycznie zapisane. Podczas samostrojenia naciśnięcie i przytrzymanie klawisza „Shift/Self-Tune” przez 6 sekund zakończy procedurę.
Jeżeli podczas samodostrajania wystąpi alarm dotyczący nadmiernej temperatury, wskaźnik alarmu „ALM” pozostanie zgaszony, a brzęczyk nie zabrzmi; jednakże przekaźnik alarmu ogrzewania zostanie automatycznie odłączony. Klawisz „Set” jest nieaktywny podczas samostrojenia. Niezależnie od tego, czy ustawiony jest stały okres temperatury, w dolnym wierszu wyświetlacza sterownika zawsze będzie pokazywana temperatura zadana.
Doradztwo i ustawianie parametrów wewnętrznych temperatury
Naciśnij i przytrzymaj klawisz Set przez około 3 sekundy. W dolnym wierszu wyświetlacza kontrolera pojawi się monit o podanie hasła „Lc”, natomiast w górnym wierszu zostanie wyświetlona wartość hasła. Użyj klawiszy zwiększania, zmniejszania i przesunięcia, aby zmienić hasło na żądaną wartość. Naciśnij ponownie klawisz Set. Jeżeli hasło będzie nieprawidłowe, sterownik automatycznie powróci do normalnego trybu wyświetlania. Jeżeli hasło jest prawidłowe, następuje przejście w stan ustawiania parametrów temperatury wewnętrznej. Ponowne naciśnięcie klawisza Set umożliwia sekwencyjną modyfikację każdego parametru. Naciśnij i przytrzymaj klawisz Set przez 3 sekundy, aby wyjść z tego stanu; wartości parametrów są automatycznie zapisywane.
| Parametry wewnętrzne Tabela-1 | |||
| Wskazanie parametru | Nazwa parametru | Parametr Funkcja Opis | (Zakres) Ustawienie fabryczne |
| Lc- | Hasło | Gdy „Lc=3” można przeglądać i modyfikować wartości parametrów. | 0 |
| AL- | Alarm odchylenia od nadmiernej temperatury | „Kiedy zmierzona temperatura przekroczy wartość zadaną plus AL, zaświeci się wskaźnik alarmu, rozlegnie się sygnał dźwiękowy (patrz Metoda obsługi i użytkowania 3.), a wyjście ogrzewania zostanie odłączone.”. | (0,0 do 100,0°C) 20.0 |
| T- | Cykl kontrolny | Cykl kontroli ogrzewania. | (1 do 60 sekund) Uwaga 1 |
| P- | Pasmo proporcjonalne | Regulacja działania proporcjonalnego do czasu. | (1,0 do pełnej wartości skali) 35,0 |
| Ja- | Czas całkowy | Zintegrowana regulacja działania. | (1 do 1000 sekund) 200 |
| D- | Czas pochodnej | Korekta akcji pochodnej. | (0 do 1000 sekund) 200 |
| Pb- | Regulacja zera | Koryguje błędy wynikające z pomiaru czujnika (niska temperatura). Pb = Rzeczywista wartość temperatury - Wartość pomiaru przyrządu | (-12,0 do 12,0°C) 0.0 |
| PK- | Regulacja na pełną skalę | Koryguje błędy wynikające z pomiaru czujnika (wysoka temperatura). PK = 1000 × (Rzeczywista wartość temperatury - Wartość pomiaru przyrządu) / Wartość pomiaru przyrządu | (-999~999)0 |
| Uwaga 1: Dla sterowników model PCD-2xx2 (wyjście przekaźnikowe) fabrycznie ustawiona wartość cyklu regulacji grzania wynosi 20 sekund; w przypadku innych modeli jest to 5 sekund. | |||
| Parametry wewnętrzne Tabela-2 | |||
| Parametry wewnętrzne Tabela-2 | Nazwa parametru | Parametr Funkcja Opis | (Zakres) Ustawienie fabryczne |
| Lc- | Hasło | Gdy „Lc=9” można przeglądać i modyfikować wartości parametrów. | 0 |
| Współ- | Odchylenie wyłączenia wyjścia ogrzewania | Gdy zmierzona wartość temperatury ≥ ustawiona wartość temperatury Co, wyjście ogrzewania jest wyłączone. | (0,0 ~ 50,0 ℃) 5,0 |
| Hn- | Tryb rozrządu termostatu | 0: Minutnik; 1: Timer godzinowy | (0~1)0 |
| OP- | Funkcja kontroli drzwi | 0: Wyłącz funkcję wykrywania otwarcia drzwi; 1: Włącz funkcję wykrywania otwarcia drzwi. Uwaga 2 | (0~1)1 |
| PRAWA- | Wartość zakresu | Maksymalna wartość ustawionej temperatury. | (0 ~ 400,0 ℃) 300.0 |
VII. Środki ostrożności
1. Wewnątrz szafy nie wolno umieszczać łatwopalnych i lotnych substancji chemicznych.
2. Jeżeli podczas pracy wystąpią jakiekolwiek nieprawidłowości, nieprzyjemny zapach lub dym, należy natychmiast wyłączyć zasilanie. Użytkownikom nie wolno samodzielnie podejmować prób napraw; należy skontaktować się z działem napraw naszej firmy w celu przeprowadzenia przeglądu i serwisu przez wykwalifikowany personel. (Nowe urządzenia mogą wydzielać nieprzyjemny zapach i minimalną ilość dymu po pierwszym uruchomieniu; jest to normalne. Obserwuj przez jeden lub dwa cykle. Jeśli nie ustąpi, skontaktuj się z naszym centrum obsługi klienta w celu uzyskania porady).
3. Regularnie przecieraj wewnętrzne ścianki komory i powierzchnie sprzętu, aby utrzymać czystość i zwiększyć przezroczystość szkła. Do czyszczenia powierzchni zewnętrznych nie należy używać roztworów kwaśnych, zasadowych lub innych żrących.
4. Jeżeli urządzenie nie jest używane przez dłuższy czas, należy odłączyć przewód zasilający, aby zapobiec potencjalnym zagrożeniom. Dodatkowo należy okresowo (zwykle co kwartał) uruchamiać urządzenie w normalnych warunkach przez 2-3 dni, aby usunąć wilgoć z elementów elektrycznych i zapobiec uszkodzeniu powiązanych urządzeń.
VIII. Naprawa usterek
| Objawy | Zasady | Procedura |
| 1. Brak zasilania | 1. W gnieździe brakuje zasilania | 1. Wymień gniazdo |
| 2. Wtyczka niewłaściwie włożona lub uszkodzony przewód | 2. Podłącz złącze lub ponownie podłącz okablowanie | |
| 3. Przerwa w obwodzie bezpiecznika | 3. Wymień bezpiecznik | |
| 4. Przełącznik zasilania nie jest włączony | 4. Włącz zasilanie | |
| 2. Temperatura w komorze nie wzrasta | 1. Ustawić zbyt niską temperaturę | 1. Dostosuj ustawioną temperaturę |
| 2. Uszkodzony grzejnik elektryczny | 2. Wymień grzejnik elektryczny | |
| 3. Uszkodzony regulator temperatury | 3. Wymień regulator temperatury | |
| 4. Poluzowany przewód łączący czujnika temperatury | 4. Dokręcić nakrętkę łączącą czujnika | |
| 3. Znaczące odchylenie pomiędzy wartością zadaną a temperaturą komory | 1. Wadliwy czujnik temperatury | 1. Wymienić czujnik temperatury |
| 2. Zbyt wysoka temperatura otoczenia (przekraczająca 30°C) | 2. Pracuj w klimatyzowanym środowisku | |
| 4. Awaria kontroli temperatury | 1. Odłączone mocowanie czujnika temperatury | 1. Zabezpiecz czujnik temperatury |
| 2. Wadliwy regulator temperatury lub tyrystor | 2. Wymień regulator temperatury i tyrystor |
