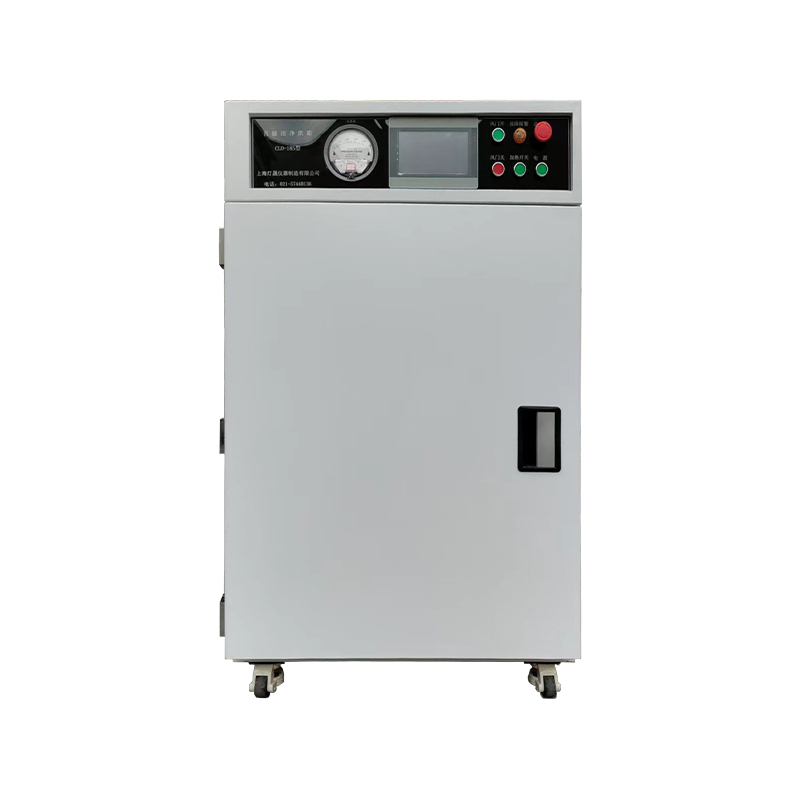

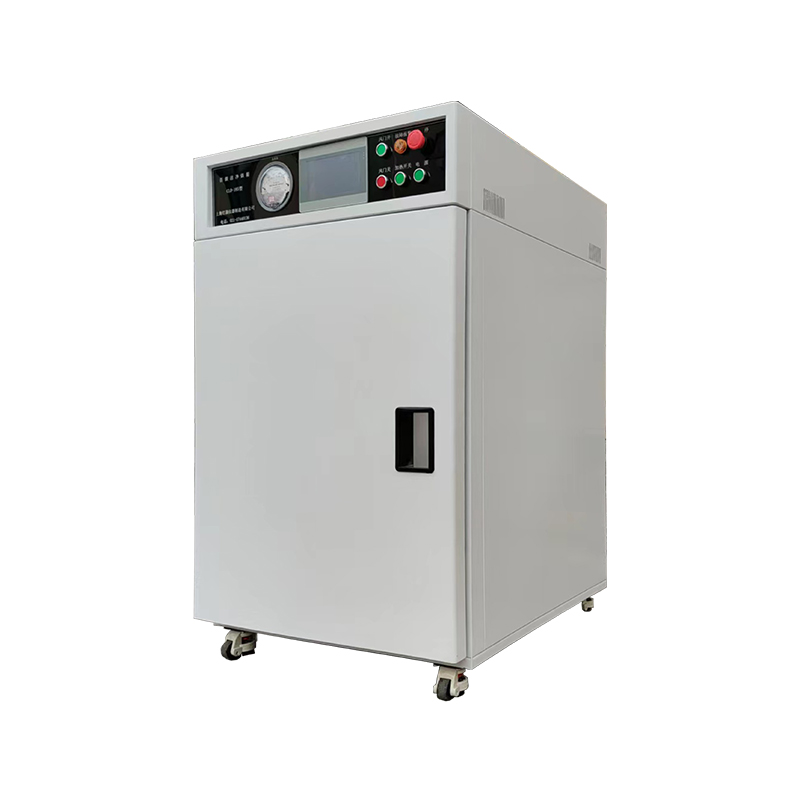

Piec do suszenia do pomieszczeń czystych klasy 100, znany również jako piec do pieczenia do pomieszczeń czystych klasy 100 lub szafka do suszenia do pomieszczeń czystych klasy 100, to specjalne urządzenie, które łączy suszenie w wysokiej temperaturze z kontrolą środowiska w pomieszczeniu czystym. Dzięki wysokowydajnemu systemowi filtracji HEPA i kierunkowej organizacji przepływu powietrza komora robocza osiąga standardy czystości ISO 6 (dawniej klasa 100). Urządzenie przyjmuje tryb laminarnego pionowego lub poziomego przepływu powietrza, w którym czyste, gorące powietrze jest filtrowane przez zamontowaną na górze jednostkę FFU (skuteczność filtracji ≥99,99% dla cząstek o wielkości 0,3 μm) i równomiernie rozprowadzane na powierzchni roboczej. Wyposażona jest także w moduł automatycznego oczyszczania natrysku powietrznego, który zapewnia szybkie odzyskanie czystości podczas operacji otwierania drzwi. Zakres regulacji temperatury obejmuje 50-300 ℃, z wahaniami ≤±1 ℃. Nadaje się do procesów suszenia wrażliwych na zanieczyszczenia cząstkami stałymi w precyzyjnych obszarach produkcyjnych. Stosowany jest głównie w elektronice, układach scalonych, suszeniu i utwardzaniu czarnego kleju COB, wyświetlaczach, chipach, wyświetlaczach LCD, CMOS, IS i przemyśle farmaceutycznym. Można go również stosować do testów w wysokiej temperaturze wymagających wysokiej czystości środowiska. Jest to niezbędny sprzęt do suszenia, obróbki cieplnej, starzenia termicznego, testowania w wysokiej temperaturze i utwardzania przedmiotów w powyższych branżach.
① Wbudowane, wysokowydajne filtry HEPA/ULPA zapewniają skuteczność filtracji do 99,99% dla cząstek o wielkości 1 µm, zapewniając ciągłą czystość w komorze klasy ISO 5 (klasa 100), spełniając rygorystyczne wymagania procesów precyzyjnych.
② Wykorzystując zaawansowaną konstrukcję dynamiki płynów i wysokowydajne wentylatory, osiąga pionową laminarną cyrkulację gorącego powietrza w komorze, zapewniając równomierność temperatury ≤±1,5 ℃ w obszarze roboczym.
③ Wszystkie ściany wewnętrzne mają zaokrąglone narożniki, bezszwowe spawanie i elektropolerowanie, co zasadniczo eliminuje martwe strefy czyszczenia i ryzyko gromadzenia się cząstek, gwarantując czystość procesu.
④ Wyposażony w kolorowy ekran dotykowy oraz wielosegmentowy programowalny sterownik PLC, pozwala na precyzyjne ustawienie krzywych ogrzewania, stałej temperatury i chłodzenia, umożliwiając pełną automatyzację i identyfikowalność danych dla złożonych procesów.
⑤ Komora rdzenia jest zwykle wykonana ze szczotkowanej stali nierdzewnej SUS304, charakteryzującej się doskonałą odpornością na wysoką temperaturę i korozję, szczególnie odpowiednią do wrażliwych procesów, takich jak półprzewodniki i fotomaski.
⑥ Składa się z odpornego na wysokie temperatury wentylatora odśrodkowego i precyzyjnego systemu prowadzenia powietrza, zapewnia szybkie i równomierne przekazywanie ciepła do każdej powierzchni materiału, znacznie poprawiając wydajność i konsystencję suszenia.
⑦ Wykorzystując podwójne paski uszczelniające wykonane z gumy silikonowej lub fluorogumy i uzupełnione pneumatycznym urządzeniem blokującym, skutecznie izoluje przedostawanie się zanieczyszczonego powietrza z zewnątrz, zapewniając jednocześnie stabilność wewnętrznej atmosfery procesowej.
⑧ Zintegrowane wiele obwodów bezpieczeństwa sprzętu i oprogramowania, w tym zabezpieczenie przed przegrzaniem, zabezpieczenie nadprądowe, blokada wentylatora i zabezpieczenie przed wyciekiem, zapewniające solidną ochronę dla długotrwałej, stabilnej pracy sprzętu i produktów.
⑨ Dzięki polerowaniu lusterek w komorze wewnętrznej i odkażaniu w wysokiej temperaturze podczas pieczenia, znacznie zmniejsza się ilość lotnych związków organicznych, które sprzęt może wytwarzać podczas pracy w wysokiej temperaturze.
⑩ Wykorzystując wysokowydajne materiały izolacyjne i zoptymalizowany układ grzejnika, w połączeniu z algorytmem adaptacyjnej regulacji mocy PID, osiąga szybkie nagrzewanie i precyzyjną kontrolę temperatury, jednocześnie skutecznie zmniejszając zużycie energii.
⑪ Dostępne są opcjonalne interfejsy azotu lub innego gazu obojętnego oraz system kontroli mikro-dodatniego ciśnienia w komorze, aby stworzyć doskonałe, wolne od tlenu środowisko suszenia dla procesów wrażliwych na tlen lub wilgoć.
⑫ Podstawowe moduły, takie jak filtry, wentylatory i grzejniki, mają ustandaryzowane i szybko demontowane konstrukcje, co znacznie upraszcza codzienną konserwację, czyszczenie i procesy wymiany części zamiennych, redukując przestoje. ⑬ Niezależne środowisko komory i wydajny system filtracji skutecznie zapobiegają zanieczyszczeniu krzyżowemu pomiędzy różnymi partiami materiałów, dzięki czemu szczególnie nadaje się do badań i rozwoju oraz produkcji wielu odmian i małych partii.
⑭ Jego doskonałe właściwości w zakresie kontroli czystości i temperatury sprawiają, że doskonale nadaje się do najnowocześniejszych dziedzin w branżach zaawansowanych technologii, takich jak produkcja chipów półprzewodnikowych, opakowania MEMS, biofarmaceutyki i precyzyjna optyka.
⑮ Gwarantowana obsługa posprzedażna: Kompleksowa sieć obsługi posprzedażnej obejmująca większość kraju zapewnia użytkownikom bezproblemowe użytkowanie (Uwaga: z wyjątkiem nielicznych odległych miast i wsi);
⑯Rozwiązania wsparcia technicznego: Zawierają wieloaspektowe wskazówki techniczne, w tym samouczki wideo, telefoniczne i wideo online, intuicyjnie demonstrując wydajność sprzętu i metody obsługi, aby pomóc użytkownikom szybko opanować sprzęt.
① Materiał powłoki zewnętrznej: Wykonany z wyselekcjonowanej, wysokiej jakości blachy stalowej walcowanej na zimno (Q235), precyzyjnie uformowanej przy użyciu technologii CNC. Powierzchnia jest pokryta fosforanowaniem i antystatyczną powłoką proszkową, co daje solidną obudowę. Jest antystatyczny, odporny na korozję i zarysowania, zapewniając długotrwałą jakość;

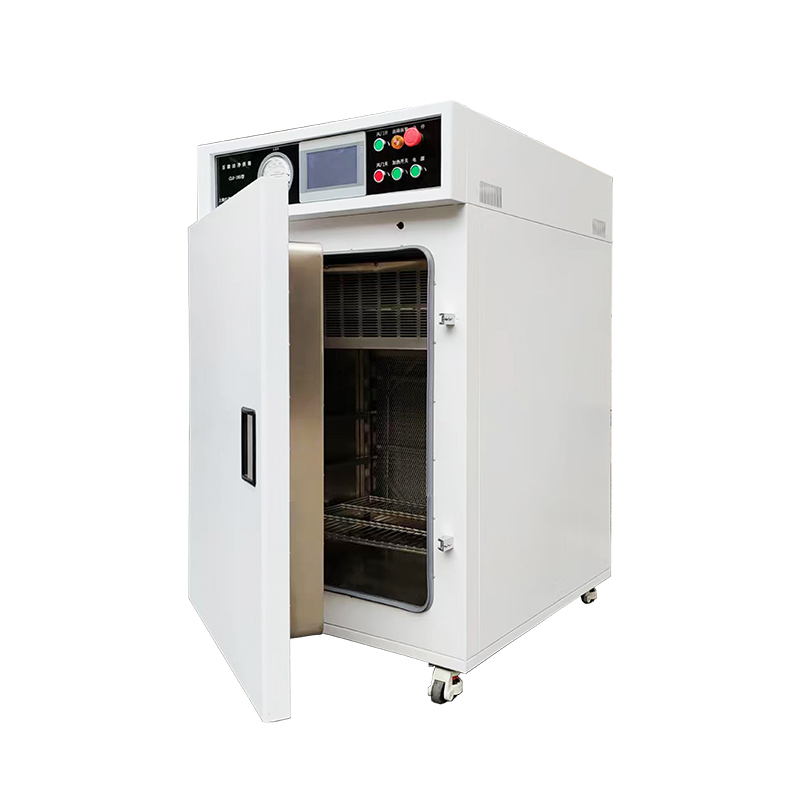

② Komora robocza: wykonana z pogrubionej stali nierdzewnej SUS304, charakteryzującej się doskonałą stabilnością w wysokich temperaturach i odpornością na korozję, z gładką powierzchnią ułatwiającą czyszczenie;
③ Panel sterowania: Wysokiej klasy kontroler z kolorowym ekranem, wyświetlający w czasie rzeczywistym z dużą dokładnością kluczowe dane, takie jak temperatura i czas. Zawiera inteligentne funkcje diagnostyki usterek i alarmów, zapewniające intuicyjną interakcję człowiek-maszyna i pełną kontrolę na wyciągnięcie ręki;
④ System cyrkulacji: wykorzystuje mocny wentylator turbinowy i naukową konstrukcję przepływu powietrza, aby uzyskać szybką cyrkulację gorącego powietrza, zapewniając doskonałą równomierność temperatury wewnątrz komory roboczej, zapobiegając miejscowemu przegrzaniu i znacznie poprawiając wydajność suszenia i spójność przetwarzania;
⑤ Wyposażony w wiele mechanizmów bezpieczeństwa, takich jak ochrona przed przegrzaniem i ochrona przed przeciążeniem, zapewniających długoterminową stabilną pracę, odpowiedni do stosowania w badaniach o wysokiej częstotliwości;
⑥ Warstwa izolacyjna: Przestrzeń pomiędzy powłoką zewnętrzną a komorą roboczą wypełniona jest bawełną z włókna ceramicznego o wysokiej czystości (Al₂O₃) o grubości 75 mm, zapewniając doskonałą izolację termiczną, znacznie zmniejszając straty ciepła, zapewniając stałą temperaturę i osiągając wysoką efektywność energetyczną;
⑦ Uszczelka drzwi: wytrzymuje długotrwałe starzenie oksydacyjne pod wpływem ciepła, zachowując elastyczność i integralność uszczelnienia, skutecznie zapobiegając utracie ciepła i zapewniając stabilność temperatury komory roboczej;
⑧ Rura grzewcza: wykonana ze stali nierdzewnej i drutu stopowego do ogrzewania elektrycznego o wysokiej wytrzymałości, o sprawności cieplnej przekraczającej 95%. Zintegrowana konstrukcja zapewnia dobrą izolację, odporność na korozję i utlenianie, odpowiednia do środowisk przemysłowych o wysokiej temperaturze, wilgotnych i korozyjnych, zapewniając długą żywotność i stabilną wydajność;
⑨ Półki: Standardowa konfiguracja obejmuje półki z chromowanej siatki odpornej na korozję, poddane obróbce utwardzania powierzchniowego, zapewniające odporność na utlenianie, odporność na kwasy i zasady oraz stabilną nośność; umożliwia elastyczne dostosowywanie różnych materiałów i typów otworów, w tym stali nierdzewnej, stopów i teflonu, doskonale dopasowując się do wymagających zastosowań w farmacji, elektronice i badaniach naukowych, zapewniając precyzyjne i niezawodne rozwiązania nośne dla zaawansowanych procesów suszenia.
⑩ Niektóre modele o dużej pojemności są wyposażone w ciche, uniwersalne koła o wysokiej wydajności, łączące elastyczny ruch ze stabilnym pozycjonowaniem, odpowiednie do precyzyjnych laboratoriów i wysokiej klasy środowisk przemysłowych, prezentujące szczegółową technologię i przyjazny dla użytkownika design.
① Wykorzystując zaawansowane algorytmy PID i wielosegmentowe programowalne sterowniki, może precyzyjnie ustawiać i automatycznie wykonywać złożone krzywe ogrzewania, stałej temperatury i chłodzenia. Tryb programowy i tryb wartości stałej można dowolnie przełączać, zapewniając powtarzalność i niezawodność procesu.
② Wyposażony w duży ekran dotykowy o wysokiej rozdzielczości, zapewniający intuicyjną graficzną obsługę, dynamiczne wyświetlanie w czasie rzeczywistym wszystkich parametrów operacyjnych, stanu sprzętu i krzywych w czasie rzeczywistym, upraszczając proces obsługi.
③ Zintegrowane wielopunktowe czujniki temperatury z możliwością rozbudowy o moduły monitorujące ciśnienie powietrza i punkt rosy (wilgotność), zapewniające kompleksowe monitorowanie w czasie rzeczywistym środowiska wewnętrznego komory w celu zapewnienia stabilnych warunków procesu.
④ Monitorowanie w czasie rzeczywistym pracy wentylatora i stanu filtra o wysokiej wydajności, powiązane z systemem grzewczym, zapewniające stabilną cyrkulację przepływu powietrza i utrzymanie czystości klasy 100, aby zapobiec zanieczyszczeniu cząstkami stałymi.
⑤ Opcjonalny regulator przepływu masowego (MFC) i system kontroli mikrododatniego ciśnienia do precyzyjnej kontroli natężenia przepływu gazów obojętnych, takich jak azot, oraz ciśnienia wewnątrz komory, zapewniając atmosferę ochronną dla wrażliwych procesów.
⑥ Wbudowany układ pamięci masowej o dużej pojemności, który automatycznie rejestruje wszystkie parametry procesu, krzywe i zdarzenia alarmowe, obsługując eksport danych i ścieżki audytu w celu spełnienia rygorystycznych standardów zarządzania jakością.
⑦ Zintegrowane niezależne zabezpieczenie przed przegrzaniem, zabezpieczenie przed wyciekiem, zabezpieczenie przed przeciążeniem wentylatora oraz przełącznik blokady drzwi i inne obwody sprzętowe, tworząc wielowarstwową barierę bezpieczeństwa łączącą sprzęt i oprogramowanie.
⑧ Standardowa konfiguracja z interfejsami komunikacyjnymi Ethernet i RS-485, obsługująca zdalny monitoring i akwizycję danych, umożliwiająca integrację z fabrycznymi systemami MES, kładąca podwaliny pod inteligentne fabryki.
⑨ Obsługuje wielopoziomowe ustawienia uprawnień haseł, rozróżniając uprawnienia administratora i operatora, skutecznie zapobiegając nieautoryzowanym modyfikacjom parametrów i zapewniając bezpieczeństwo podstawowych receptur procesów i działania sprzętu.
⑩ Zawiera wszechstronną funkcję samokontroli systemu, która może diagnozować i dokładnie lokalizować nieprawidłowe warunki w czasie rzeczywistym, emitując alarmy dźwiękowe i wizualne oraz wyświetlając informacje o usterkach, znacznie poprawiając wydajność konserwacji.
| Modelka | DEP-185HD | DEP-275HD | DEP-485HD | DEP-985HD |
| Kontroler | Zintegrowany sterownik PLC (100 grup / 100 segmentów na grupę) | |||
| Interfejs człowiek-maszyna (HMI) | 7-calowy ekran dotykowy | |||
| Klasa czystości | Klasa 100 | |||
| Zakres temperatur | RT 10 ~ 250 ℃ | |||
| Jednolitość temperatury | ± 2,5% ℃ | |||
| Wahania temperatury | ≤±1℃ | |||
| Stężenie cząstek w komorze | 1um≤8320szt/m³ | |||
| Zakres timera | 0~9999min | |||
| Filtruj | H14 Wysokotemperaturowy filtr HEPA | |||
| System kontroli dostępu | Zamek elektromagnetyczny (blokada) | |||
| Filtruj Dimensions (mm) | 480x350x90 | |||
| Znamionowy przepływ powietrza | 650m3/godz | |||
| Wymiary komory (mm) | 600x500x600 | 600*500*900 | 800*600*1000 | 1000*700*1400 |
| Wymiary zewnętrzne (mm) | 965x1240x1510 | 965x1240x1810 | 1290x965x1790 | 1950x1055x1790 |
| Objętość | 180L | 270L | 480L | 980L |
| Zasilanie | AC220V/18A | 220 V/20 A | 380 V/18 A | 380 V/30 A |
| Moc znamionowa | 3,5 kW | 4KW | 6KW | 9KW |
| Waga brutto / masa netto | 300/255 kg | 350/320 kg | 490/450 kg | 810/730 kg |
| Standardowe półki | 2 | |||
| Środowisko operacyjne | 0～45℃ | |||
| Nie. | Imię | Parametry | Zdjęcie referencyjne |

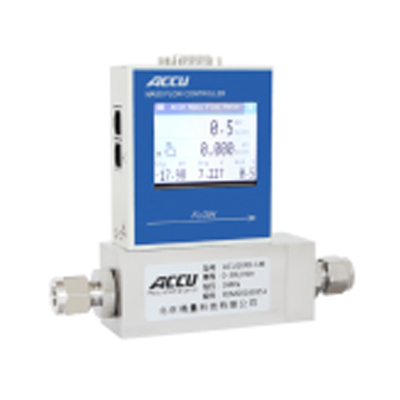

| 1 | Kontroler przepływu masowego | ① 0~30 l/min | |
| 2 | Niezależny ogranicznik nadmiernej temperatury | ① Dodatkowe zabezpieczenie przed przekroczeniem temperatury i niekontrolowaną zmianą | |
| 3 | Wbudowana drukarka | ① Drukowanie w czasie rzeczywistym | |
| 4 | Port testowy | ① Materiał: bakelit ze stali nierdzewnej | |

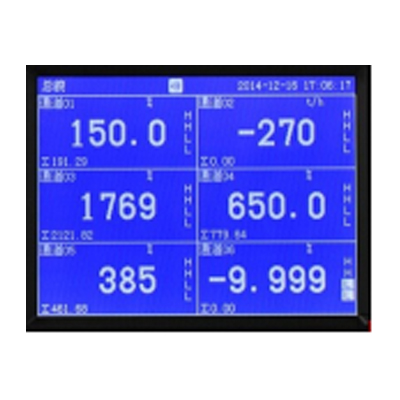

| 5 | Wielopunktowy rejestrator temperatury | ① 6 kanałów | |
